根据图2-6给出的系统结构图，画出该系统的信号流图，并用梅森公式求系统传递函数c(s)/r(s)和c(s)/n(s)。

关注者

0

被浏览

2.3k

1 个回答

2020-10-12

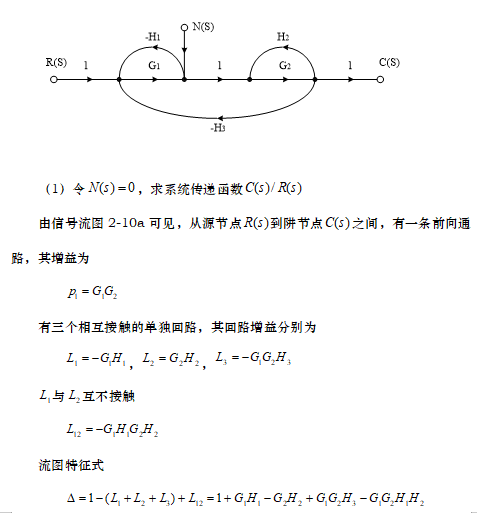

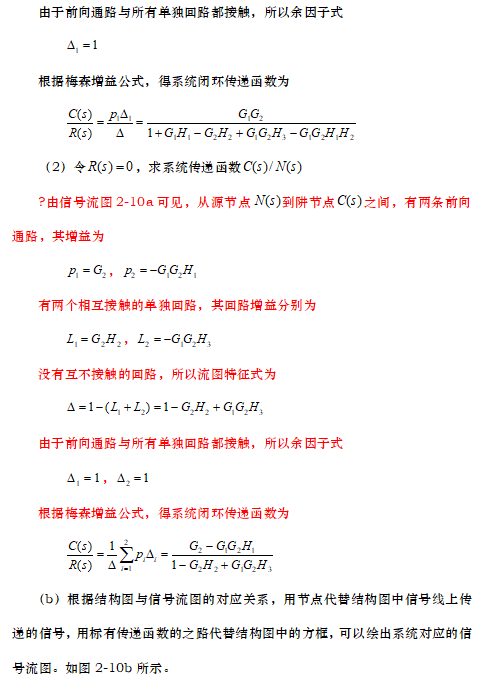

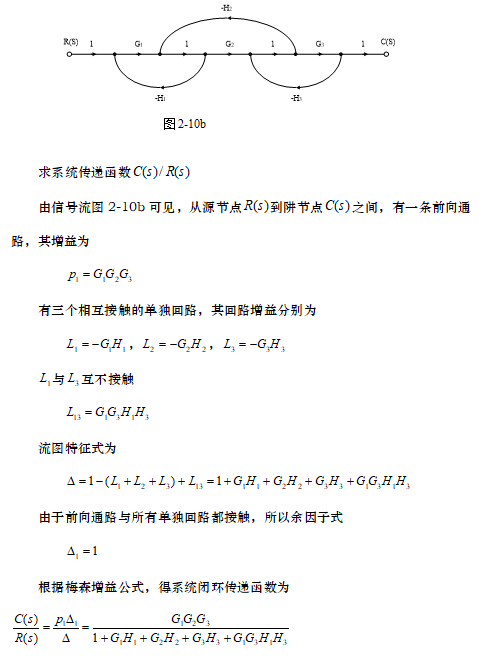

（a）根据结构图与信号流图的对应关系，用节点代替结构图中信号线上传递的信号，用标有传递函数的之路代替结构图中的方框，可以绘出系统对应的信号流图。如图2-10a所示。
